UG模具设计－UGNX齿轮建模-渐开线圆柱斜齿轮

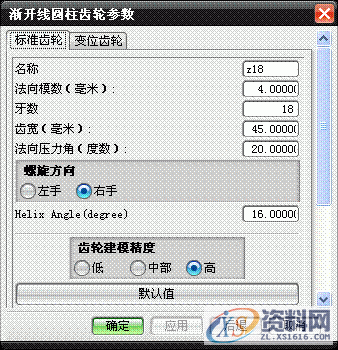

    斜齿轮的创建关键在于螺旋线（引导线）的创建，由于NX自带有创建齿轮的工具，所以先介绍两种

    软件简捷的方法，再一一介绍各个软件用参数创建的方法。

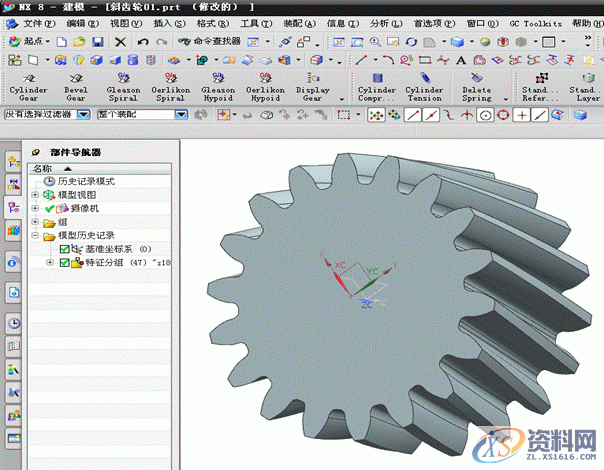

    结果如下：

A.NX的参数建模

    为了便于理解，此斜齿轮的模数（即：法面模数）和齿数与直齿轮的一样。

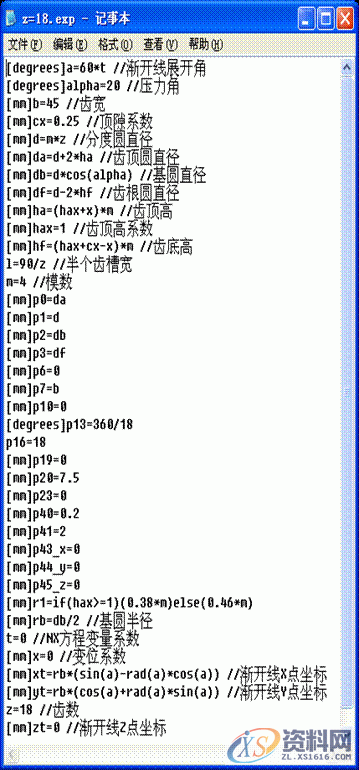

（1）此斜齿轮除了螺旋角之外，还要增加一些参数。先打开直齿齿轮将其表达式导出并命为z=18.exp

    新建斜齿轮文件打开表达式对话框，将导出的z=18.exp文件导入，并添加β=16°和螺旋线的关系式

    并作相应的修改，如下：

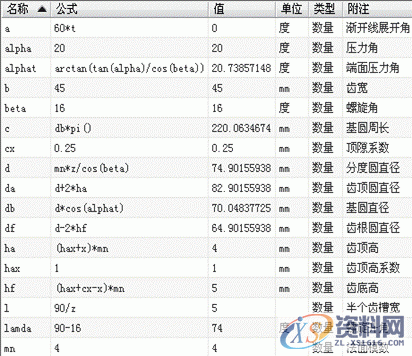

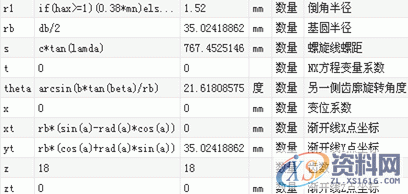

    将z=18.exp导入表达式后做相应的修改。

  ①添加了螺旋角β=16°

  ②添加了螺旋升角λ=90-16=74°

  ③添加了基圆周长c=db*π

  ④添加了螺旋线螺距s=c*tanλ

  ⑤修改了模数为法面模数，m改为Mn

  ⑥修改了分度圆直径为d=mn*z/cosβ

  ⑦添加了齿廓旋转角度θ=arcsin(b*tanβ/rb)

  ⑧添加了端面压力角αt=arctan(tanα/cosβ)

（2）在草图中作4个圆并用直径da,d,db,df分别约束。

（3）拉伸齿顶圆da,深度为齿宽b=45。

（4）使用规律曲线画出渐开线。

（5）将渐开线投影到草图上。

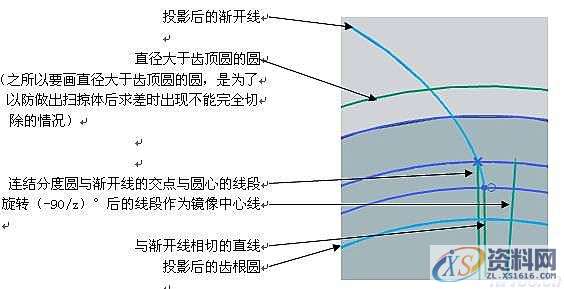

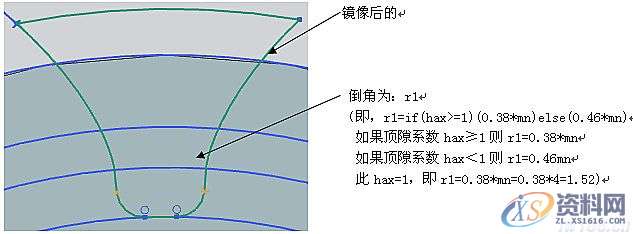

（6）参照直齿轮轮廓的画法，做出镜像中心线及镜像后的渐开线，并修改。

（7）做出一个齿廓。

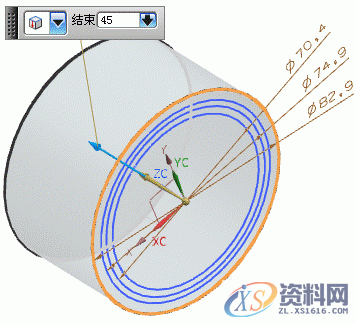

拉伸齿顶圆(注意草图的平面为XY平面)          画出渐开线

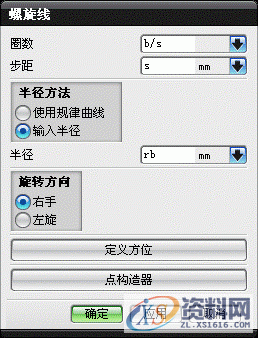

（8）画螺旋线（即扫掠中的引导线）

     圈数：b/s，这里s可理解成齿宽为1个螺距的长度。

    半径：不一定是基圆半径rb但是必须在齿根圆半径rf和齿顶圆半径ra之间。

    画出的螺旋线

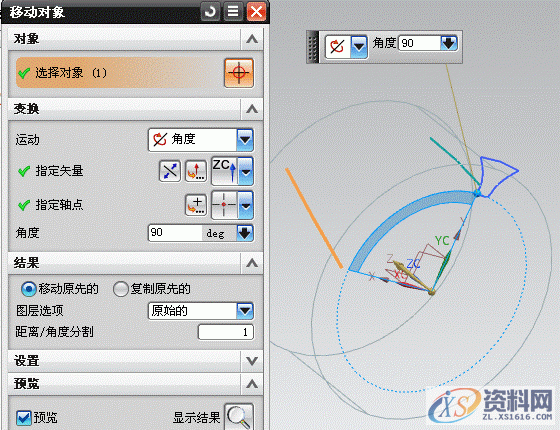

    将其旋转90°后，如下：
