2011机械设计期末考试试题与答案（图文教程）

2011机械设计期末考试试题
一、选择题：

1．在一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为    【  】

A．轮齿疲劳折断       B. 齿面疲劳点蚀

C．齿面胶合           D. 齿面塑性变形

2．带传动在工作时产生弹性滑动，是由于                                      【  】

A．包角α太小  B. 初拉力F₀太小    C．紧边与松边拉力不等    D. 传动过载

3．在下列四种型号的滚动轴承中，只能承受径向载荷的是                         【  】

A．6208         B. N208        C. 3208           D. 5208

4．下列四种螺纹中，自锁性能最好的是                                         【  】

A．粗牙普通螺纹            B.细牙普通螺纹

C．梯形螺纹                D.锯齿形螺纹

5．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为             【  】

A．减小齿面滑动速度υ_s          B. 减少蜗杆头数Z₁

C．增加蜗杆头数Z₁            D. 增大蜗杆直径系数q

6．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指                           【  】

A．弹簧外径与簧丝直径之比值

B．弹簧内径与簧丝直径之比值

C．弹簧自由高度与簧丝直径之比值

D．弹簧中径与簧丝直径之比值

7．普通平键接联采用两个键时，一般两键间的布置角度为                         【  】

A．90°     B. 120°   C.135°     D.180°

8．V带在减速传动过程中，带的最大应力发生在                                 【  】

A．V带离开大带轮处     B. V带绕上大带轮处

C． V带离开小带轮处     D. V带绕上小带轮处

9．对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是                         【  】

A．拉力         B.扭矩    C．压力              D.拉力和扭矩

10．滚子链传动中，链节数应尽量避免采用奇数，这主要是因为采用过渡链节后     【  】

A．制造困难       B.要使用较长的销轴

C．不便于装配     D.链板要产生附加的弯曲应力

二、填空题：本大题共10个小题，每空1分，共20分。把答案填在题中横线上。

1．轴如按受载性质区分，主要受          的轴为心轴，主要受           的轴为传动轴。

2．代号62203的滚动轴承，为          轴承，其内径为         mm。

3．在一般机械中的圆柱齿轮传动，往往使小齿轮齿宽b₁       大齿轮齿宽b₂；在计算齿轮强度时，工作齿宽b应取              。

4．普通平键联接的工作面是键的             ；楔键联接的工作面是键的           。

5．为了便于互换及适应大量生产，轴承内圈孔与轴的配合采用        制，轴承外圈与轴承座孔的配合采用        制。

6．不随时间变化的应力称为          ，随时间变化的应力称为           ，具有周期性的变应力称为          。

7．按照平面图形的形状，螺纹分为           、           和            等。

8．按照工作条件，齿轮传动可分为            和           两种。

9．齿轮传动设计时，软齿面闭式传动通常先按             设计公式确定传动尺寸，然后验算轮齿弯曲强度。

10．直径较小的钢制齿轮，当齿根圆直径与轴径接近时，可以将齿轮和轴做成一体，称为         。

三、简答题：

四、计算题：本大题只有一个小题，满分14分

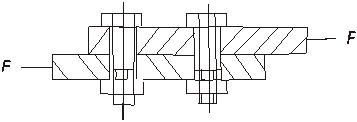

下图表示两平板用2个M20的普通螺栓联接，承受横向载荷F=6000N，若取接合面间的摩擦系数ƒ=0.2，可靠性系数K_S=1.2，螺栓材料的的许用应力[σ]=120N/mm²，螺栓的小径d₁=17.294mm。试校核螺栓的强度。

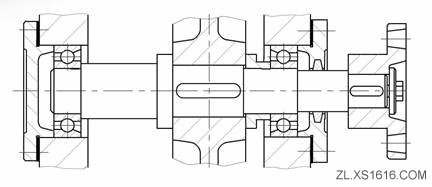

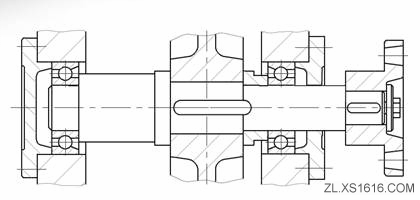

五、结构改错题：请用圆圈标出错误的位置，满分16分

标准答案纸

专    业：机电一体化           队    别：           卷    型：A卷

课程名称：机械设计             考试日期：           考试方式：闭卷

一、选择题：

1－5：BCBDC            6－10：DBDDD

二、填空题：

1．  弯矩，转矩

2．  深沟球轴承，17

3．  大于，大齿轮齿宽b₂

4．  两侧面，上下面

5．  基孔，基轴

6．  静应力，变应力，循环变应力

7．  三角形螺纹，梯形螺纹，锯齿形螺纹

8．  开式传动，闭式传动

9．  齿面接触强度

10．齿轮轴

三、简答题：

1．  螺栓联接、螺钉联接、双头螺柱联接、紧定螺钉联接。

2．  降低螺栓总拉伸载荷的变化范围；

改善螺纹牙间的载荷分布；

减小应力集中；

避免或减小附加应力。

3．  闭式蜗杆传动的功率损耗包括三部分：轮齿啮合的功率损耗，轴承中摩擦损耗和搅动箱体内润滑油的油阻损耗。

4．  适于中心矩较大的场合；……………1分

带具有良好的扰性，可缓和冲击、吸收振动；……………1分

过载时带与带轮间会出现打滑，打滑虽使传动失效，当可防止损坏其他零件；…………2分

结构简单、成本低廉……………1分

5．  链板疲劳破坏；……………1分

滚子套筒的冲击疲劳破坏；……………1分

销轴与套筒的胶合；……………1分

链条铰链磨损；……………1分

过载拉断。……………1分

6．  调心球轴承、调心滚子轴承、圆锥滚子轴承、推力球轴承、深沟球轴承、角接触球轴承、推力圆柱滚子轴承、圆柱滚子轴承、滚针轴承等。……………0.5分
