塑胶模具四周都有倒扣时，做滑块还是做斜顶？

我们做模具设计的都知道，通常情况下，产品内扣做斜顶，产品外侧倒扣做滑块，那如果产品四周都有倒扣，而且无法做强脱，我们该怎么去设计？如下图产品所示，我们是做斜顶还是滑块？

1. 分析设计

碰到此类产品，我们首先会考虑能不能做斜顶，但通过分析，做斜顶4个角落位置的倒扣无法脱离（箭头方向做斜顶）

2. 方案

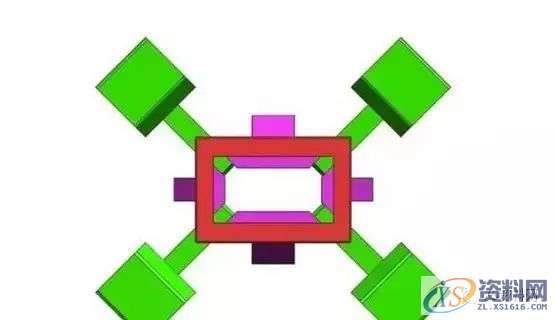

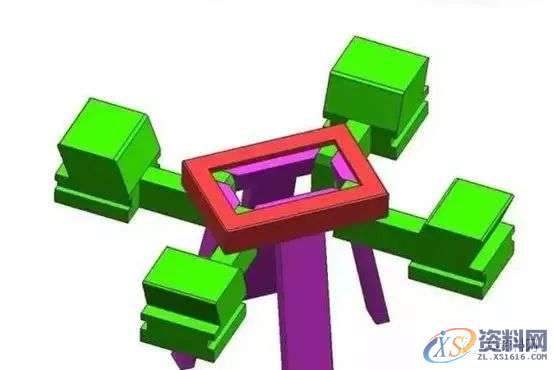

斜顶无法完全脱倒扣，我们只能考虑能否用斜顶+内滑块的方式进行设计。如下图所示，绿色部件为内滑块，粉红色部件为斜顶。

学模具设计哪里专业，东莞潇洒职业培训学校师资力量雄厚

模具设计类图档、软件资料免费下载网址：https://zl.xs1616.com/?fromuid=2

免费教学视频网址：https://www.xs1616.com/

李老师电话：13018639977（微信同号）QQ:2033825601

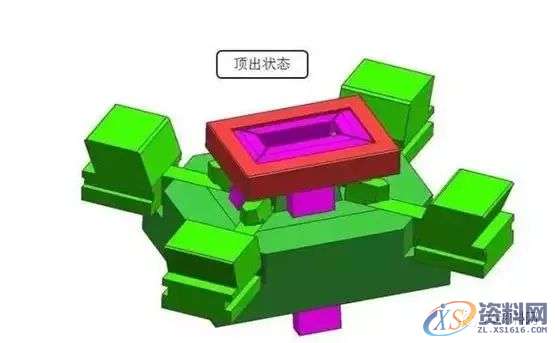

3. 运作原理：

前后模部分打开，由于铲机斜度的作用驱动内滑块向内侧移动，先脱离产品4个角落的倒扣，然后4支斜顶顶出产品，同时脱离倒扣，取出产品，合模进行下一个生产。
