9.12 齿轮轴
一、实例分析
在圆柱体的一端创建齿轮，参见9.3驱动齿轮。
二、学习目标
同9.3 。
三、设计过程

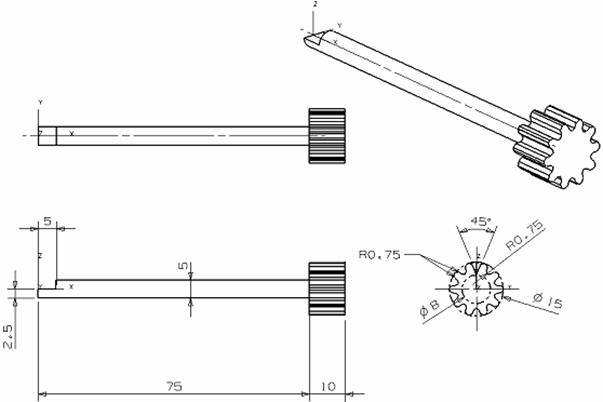

齿轮轴的结构尺寸如图9-129所示，绘制步骤如下：
图9-129 齿轮轴结构图
1. 选择“文件”｜“新建”命令，新建名称为chilunzhou.prt的部件文档，再选择“起始”｜“建模”命令打开建模功能；
2.单击“圆柱”按钮

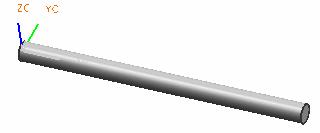

，选择“直径，高度”，选择矢量方向为XC，以坐标原点为起点，在参数对话框内输入“直径”为“5”，“高度”为“75”，单击“确定”，效果如图9-130所示；
图9-130 创建圆柱体
3. 单击“圆台”按钮
，选择圆柱体的末端圆面为放置面，在参数对话框内输入“直径”为“15”，“高度”为“10”，定位方式为“点到点”，选择圆柱体端面的圆心定位，效果如图9-131所示；
4.单击“矩形”按钮
，输入XC方向为5，其他两个方向为8，单击“捕捉点”工具条上的“点构造器”按钮
，输入坐标点（0，0，-4）作为长方体的放置点，单击“确定”按钮，效果如图9-132所示；
图9-131 创建圆台 图9-132 创建长方体
图9-133 布尔求差操作 图9-134 绘制草图曲线
5. 单击“求差”按钮
，以圆柱为“目标体”，长方体为“刀具体”，单击“确定”按钮，效果如图9-133所示；

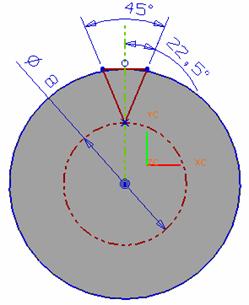

6.单击“草图”按钮
，选择圆台上端面作为草图平面，绘制草图如图9-134所示，单击“完成草图”；
7. 单击“拉伸”按钮
，选择草图曲线拉伸，拉伸长度为“10”，并执行“布尔求差”，得到如图9-135所示效果；
8.单击“特征操作”工具条上的“实例”按钮
，在弹出的“实例”对话框选择“环形阵列”，选择上一步拉伸的槽，“回转轴”选择“点和方向”，在“实例”参数对话框内输入“数字”为“10”，“角度”为“360/10”，如图9-136（a）所示，选择端面圆心点和XC轴方向，单击“确定”按钮，完成环形阵列操作，效果如图9-136（b）所示；
9.单击“边倒圆”按钮
，选择图9-137（a）所示齿3条棱，输入“半径”为“0.75”选择“隐藏所有引用”选项，单击“确定”按钮，得到如图9-137（b）所示效果；
（a） （b）
图9-135 拉伸草图 图9-136 环形阵列
（a） （b）
图137 倒圆角

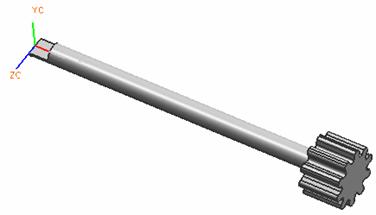

10.将基准平面移至61层，保存，完成齿轮轴的创建，如图9-138所示。见光盘part/9/chilunzhou.pat
图9-138 齿轮轴
