在机械CAD设计中,除了要绘制一些常用零部件(如齿轮、弹簧、轴承、螺钉),还需要对一些对象进行特征的生成(如设计车工里面的退刀槽、圆形部件的止列孔、多样式孔)。如果使用普通的平台软件,都很难做到既合理又符合标准。
为了应对类似需求,浩辰CAD机械2012软件集成了构造工具,可以很简单的解决这个难题。下面,我们就给大家简单介绍一下退刀槽和清角功能。
常规软件绘制清角和止裂孔办法:
1、如果我们需要在零部件转角处,或者车工操作中绘制一个退车刀的槽,我们的操作通常是先绘制好部件的外形(例如绘制了矩形轴)。

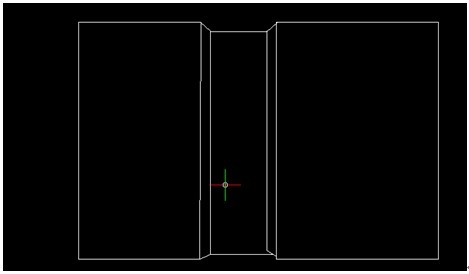

2、在需要切除的部分上绘制好相应线条,然后通过删除和打断命令,完成最后退刀槽的生成(如图1)。
图1
浩辰CAD机械2012绘制退刀槽/止裂孔:
1、在已有的零部件外形或者自己绘制的图形中,点击屏幕菜单—【构造工具】—【退刀槽】,启动功能。

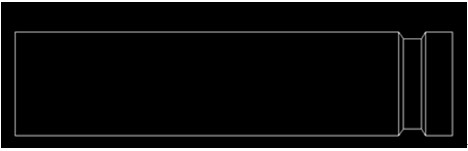

2、软件会启动一个可供选择类型的界面,既有退刀槽的种类,又有止裂孔的样式,还有清角的选择。在这里我们选择退刀槽,软件会对应生成一个尺寸界面,在里面可自定义退刀槽尺寸。在左侧的预览框中,我们还可看到退刀槽的预览效果。 软件在完成尺寸设置后,会提示选择第一条轮廓线和第二条轮廓线以及端面线,就可以将退刀槽绘制出来了(如图2)。
图2
