尺寸标注作为工程图纸的主要成部分，直接决定着图纸的质量和图纸的标准程度。同时作为主要的工程图纸编辑部分，尺寸编辑的效率直接决定了绘图效率。因此，进行方便快捷的标注时标注工具的作用便显现来了。
在浩辰CAD机械版2013中提供了完整的标注工具，其中最具特色的标注工具就是---智能标注。单击“浩辰机械“---“尺寸标注”---“智能标注”，同时我们还可以直接使用快捷键“D”。

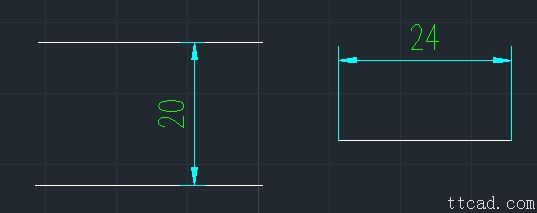

此命令之所以成为“智能标注”因为点击命令后，可以对多种图元进行标注，例如点击命令后直接选择直线或两条平行线，可以标注直线长度和两条线间的距离，如下图所示：

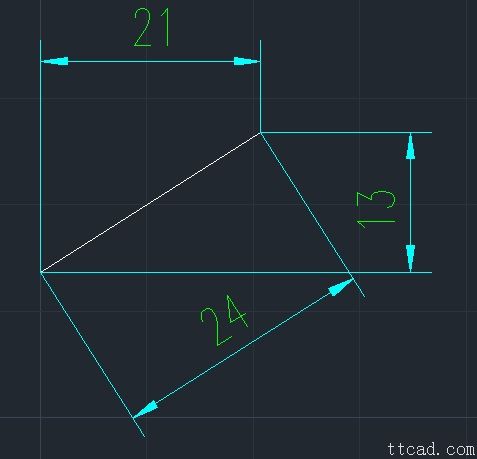

同时我们还可以对斜线进行全方位的标注，而不必使用水平、对齐等标注命令，如下图所示

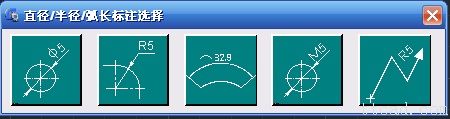

对于两条有角度的直线，分别选择两条便可以直接进行角度的标注。如果要对圆、圆弧进行标注只需选择要标注的图形，就会出现直径、半径或弧长的标注样式选择对话框，如下图所示：
根据图形选择我们的标注样式即可。

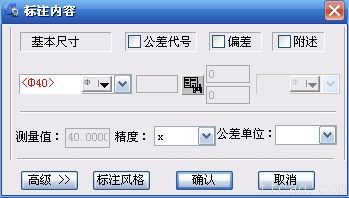

在标注完之后，如果我们要对标注进行编辑只需要对标注的尺寸进行双击即可进入编辑对话框，如下图所示

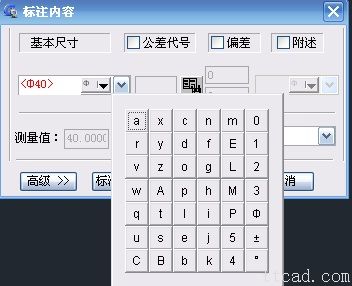

我们可以进行特殊符号的输入

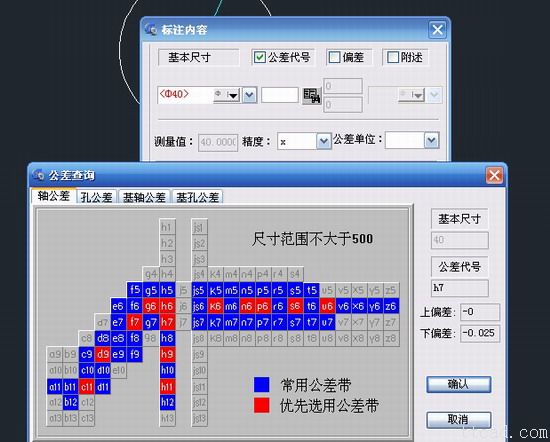

也可以进行公差代号的选择

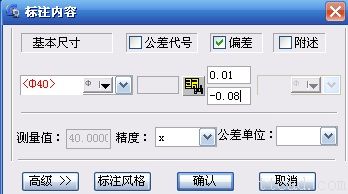

同时，我们也可以进行公差的自定义设置
在对话框中还可以对标注风格进行选择。
