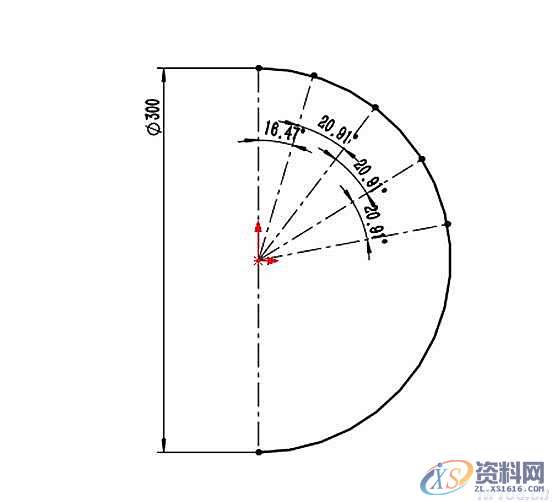

下面我来介绍一种画足球最简单的方法。首先先在前视基准面上画一个草图，如下（注意所标的角度）

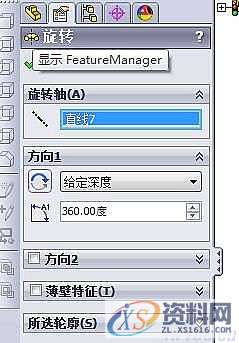

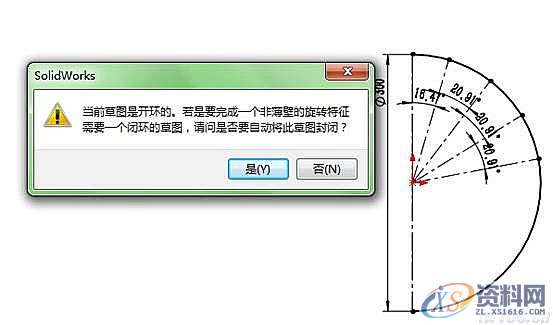

然后选择旋转特征，出现以下提示单机“ 是”
N95口罩机现货预订电话：13018639977
CNC数控编程培训、塑胶模具设计培训，冲压模具设计培训，精雕、ZBrush圆雕培训、Solidworks产品设计培训、pro/E产品设计培训，潇洒职业培训学校线下、线上网络学习方式，随到随学，上班学习两不误，欢迎免费试学！
学习联系李老师电话：13018639977（微信同号）QQ:2033825601
学习地址：东莞市横沥镇新城工业区兴业路121号－潇洒职业培训学校

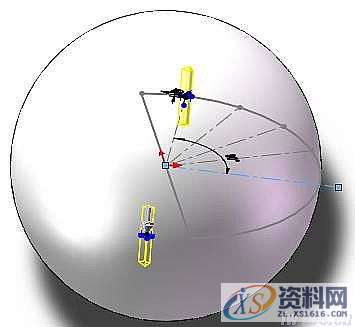

旋转效果如下图

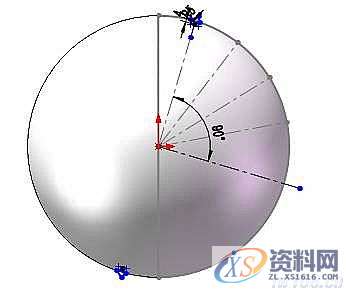

在选择前视基准面，画草图如下

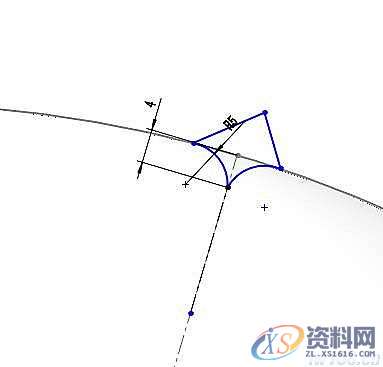

草图细节如下（通过镜像，镜像线为90度这根线）
选择旋转切除，旋转轴为90度那根线，方向为两侧对称，角度为23.8度
预览图如下

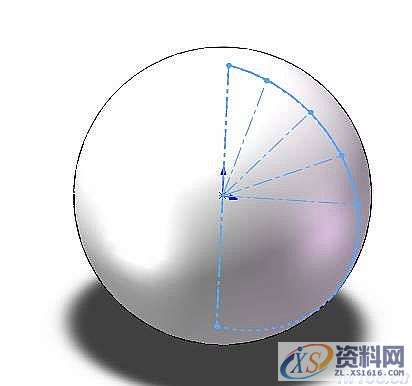

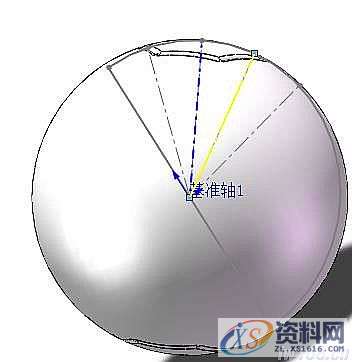

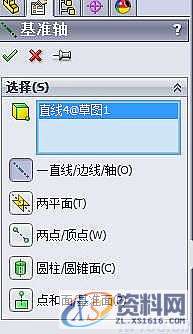

选着顺数第三根线，作基准轴，如下图
v

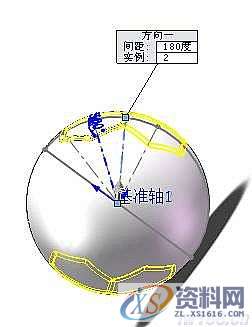

然后圆周阵列，如下图所示。

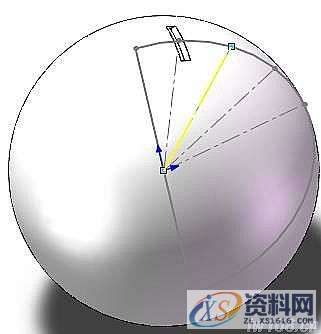

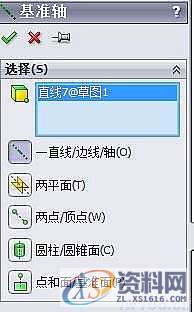

在选择第四根线，作基准轴

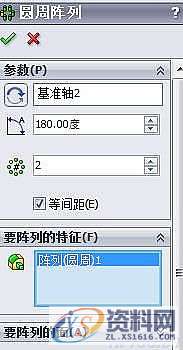

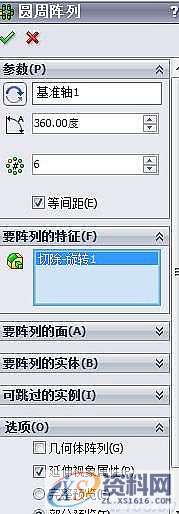

进行圆周阵列，阵列内容如下
在选择第一根线作基准轴，进行圆周阵列，

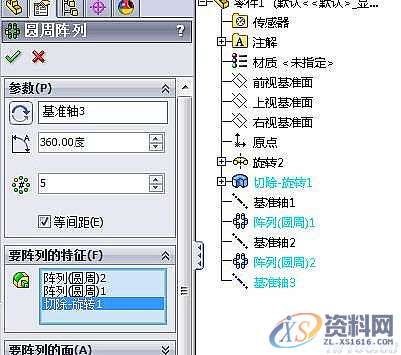

阵列的内容如下

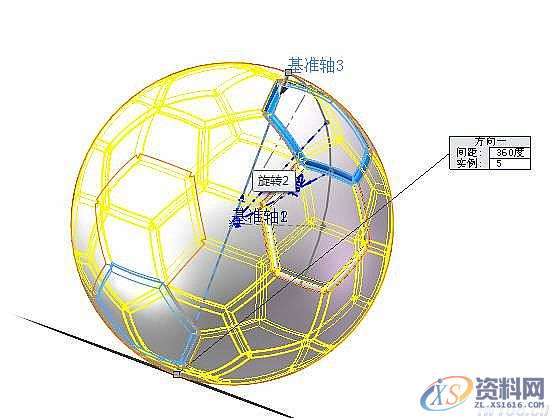

预览图如下

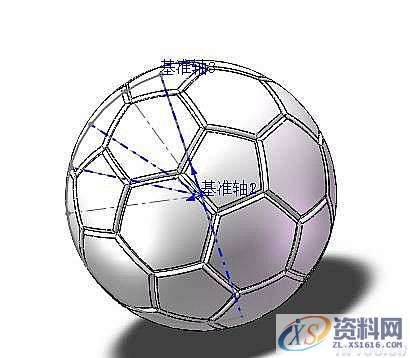

阵列成功，

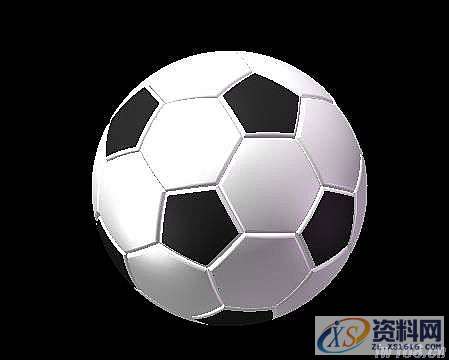

再给它加上一些颜色
