我们已经陆陆续续讲了一些中望3D建模的基础知识了。现在我们来讲一个稍微复杂一点的例子，来运用之前的知识做一个方向盘。

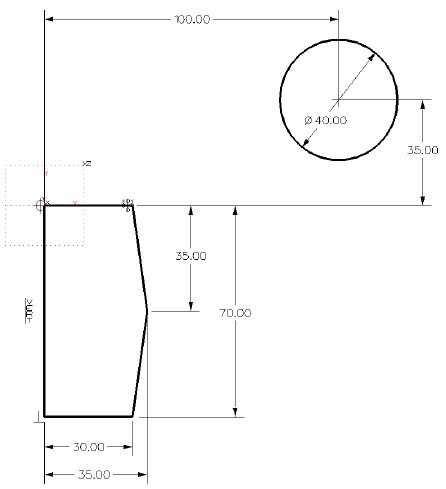

1）首先创建一个新零件，命名为方向盘。选取“旋转”，在绘图界面点击右键，选择“插入草图”，选择XZ平面，进入草图。绘制如下的草图，满足以下要求：a. 添加草图中所示的标注。b. 匹配所有标注数值。c. 在0,0处创建一个定位约束。并查询约束状态，确认已经明确约束。然后退出草图。

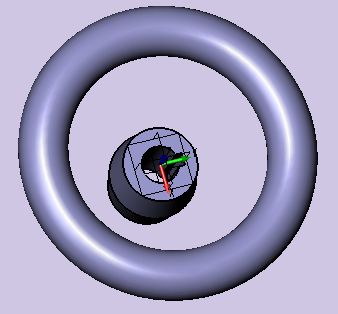

2）回到旋转的对话框。基体默认已经选择了刚才绘制的草图。轴A用鼠标选择Z轴，起始角度和结束角度不用改，用默认的0和360即可。中键确定。见下面图1。

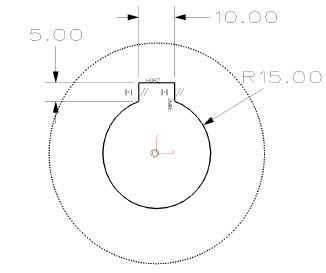

3）在方向盘的中心部分内创建安装孔，选择造型中的“拉伸”命令，对话框中设置如下：选择第三个图标“减运算”，右键绘图区域空白处，选择”插入草图“，选择和XY平面平行的平面F5。不要选择XY平面。创建下面的草图。

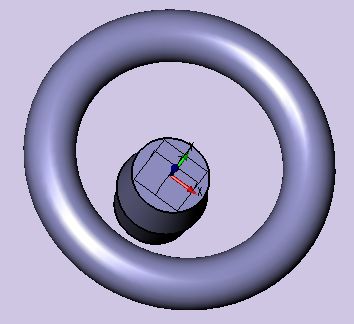

退出草图后，回到拉伸对话框。起始点为0，结束点右键绘图区域空白处，选择“通过所有”，其他不用设置，然后中键确定。就得到如下的图形了。
帖子先发到这里，下面的我们下次再说。大家有兴趣就练一练吧，遇到什么问题及时提问，我们会在第一时间回复的。
